ARMStrong: линия связи RS-485 или путешествие туда и обратно

В этой заметке мы разберемся, как же нам опросить внешние устройства, подсмотрим в Modbus RTU и придумаем свой протокол опроса внешних устройств.

Начало #

Перед нами стояла задача получить данные с блока детектирования, каким-то образом обработать полученный результат опроса и положить храниться в базу данных. Сегодня мы подробно остановимся именно на процессе получения данных от внешних устройств, таких как блоки детектирования.

Вооружившись паяльником, парой компьютеров и смекалкой начнем решать задачу!

Откуда берется информация на микроконтроллере #

Краткий экскурс в 9 класс школьной физики: электрический ток — это направленное движение частиц способных переносить заряд. В нашем случае носителем заряда является электроны и ионы, которые скользят по поверхности медного или другого проводника (электролита) при возникновении разницы потенциалов.

Это наши самые маленькие друзья и соратники, которые помогают провести измерение какой-то физической величины, а потом, при помощи других устройств или приборов, оцифровать полученные результаты. Эти устройства должны получать какой-либо сигнал на вход, чтобы его зарегистрировать. Сам же сигнал представляет собой просто электрический ток, который двигается до первого аналогово-цифрового преобразователя, нашего устройства.

Старые блоки детектирования, как правило, не оснащены цифровым выходом, а следовательно нам требовалось подумать, как нам преобразовать аналоговый сигнал (тот самый электрический ток), который представляет из себя набор различных амплитуд напряжения в двоичный код. Полезным сигналом мы считаем положительные импульсы от 0.3 Вольта.

По большому счету нам требовалось получить понятный набор нулей и единиц из этого:

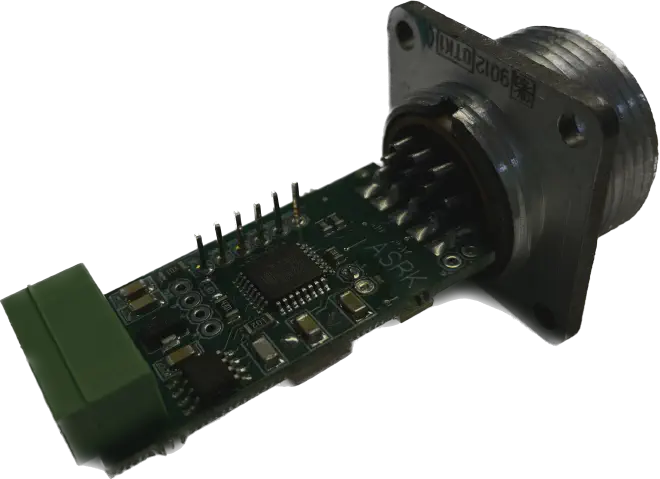

Сигнал в таком виде приходит на вход аналогово-цифрового преобразователя, которым в нашем случае выступает измерительный канал:

Преобразование происходит по принципу накопления количества импульсов за определенный отрезок времени. Этот отрезок времени принято называть временем экспозиции кадра или просто кадром, по аналогии с плёночной фотографией, где экспозиция характеризует время, за которое свет попадает на пленочный кадр (экспонирует кадр).

В нашем случае за время кадра мы принимаем 2.5 (если точнее — одно переполнение таймера = 2,275560 с., 2.5 с. взяли для упрощения) секунды, это время было выбранно эмпирическим путём и для наших задач оно оптимально.

Весь процесс “экспонирования кадра” можно разбить на следующие этапы:

• В микроконтроллере срабатывает триггер каждый раз, когда на его ножке появляется положительное напряжение амплитудой выше 0.3 вольта;
• Каждое срабатывание триггера увеличивает счетчик на 1;
• По истечении 2.5 секунды счетчик обнуляется, срабатывает прерывание, процесс повторяется.

Это релевантно, если нам нужен условный “частотомер”. Если же нам требуется считать длительность, то счет должен включаться при появлении восходящего фронта и прерывание должно срабатывать при появлении нисходящего фронта.

Таким образом в буффере появляется посчитанная частота импульсов либо длительность импульсов, в зависимости от того, в каком режиме счета работает измерительный канал. Настало время подумать, как нам забрать эту информацию на компьютер.

Договариваемся о формате беседы #

Для того, чтобы общаться с микроконтроллером, нам нужно определиться о формате нашей беседы. Так как мы взяли за основу Modbus RTU, в котором пакеты имеют формат:

мы не будем изобретать велосипед и упростим этот пакет до 8 байт, для наших целей не нужны никакие старт/стоп биты и тд:

new byte[] { addr, func, value1, value2, value3, value4, CRC0, CRC1 }

Вот они слева направо:

• Адрес устройства (канала), задается от 0 (0x00) до 255 (0xFF);
• Функция или же комманда, рассказываем измерительному каналу, что именно мы от него хотим;
• value1..value4 это 4 байта, в которых хранится float значение, т.е. число с плавующей точкой. Почему 4 байта можно почитать тут и тут;
• CRC0 и CRC1 это контрольная сумма CRC16, нужная, чтобы удостовериться, что пакет по пути не исказился (как ее посчитать рассмотрим дальше);

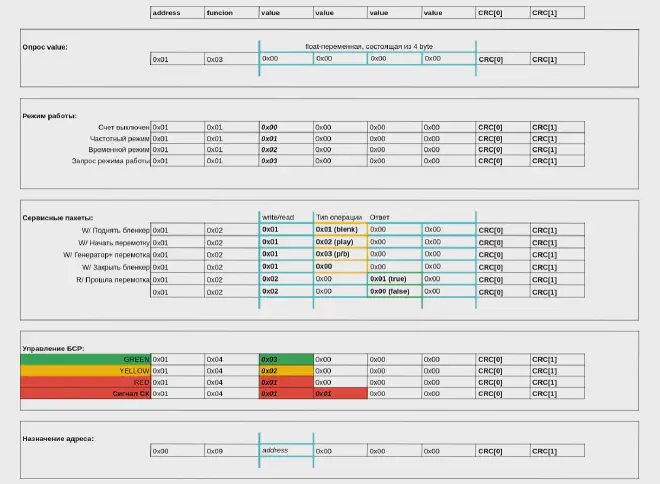

Вы можете эксперементировать с этим набором как угодно, главное чтобы микроконтроллер и ваш сервер/приложение использовали один протокол. Мы же договорились использовать примерно такой формат записи (примем за адрес канала 0x01):

Так как Modbus RTU предполагает общение в рещиме master-slave, то инициировать передачу данных всегда будет сервер/приложение. Мы либо запрашиваем данные, либо управляем измерительным каналом.

Также хочу отметить, что при запросе данных 4 байта value заполняем просто нулями, контроллеру все равно, что там лежит, если он получаем команду на передачу данных из буффера, а если управляем, то используем эти байты для уточнения команды, например передаем туда цвет световой сигнализации или же передаем вместе с цветом сигнал на включение еще и звуковой сигнализации.

Приём данных и передача комманд #

У измерительного канала есть 5-pin выход (GND, +12 Вольт, -12 Вольт, RX, TX). Нас интересует DATA линия RX-TX, которая из себя представляет просто витую пару. Чтобы нам получить данные по этой линии, мы будем использовать RS-485, но мы же неможем подключить витую пару прямо в порт компьютера, следовательно придется использовать конвертер RS-485 ⇨ USB. Выбор пал на ОВЕН АС-4М, который почему-то стал стоить каких-то конских денег в 2022 году.

На компьютере наш преобразователь будет виден просто как последовательный (serial / com) порт с именем COM1..COM99 или же ttyUSB0..ttyUSB99. Зная имя/адрес нашего порта, мы можем начать кидать через него запросы и комманды на наш измерительный канал, для этого в коде нам нужно:

1. Устарновить имя порта;
2. Открыть порт;
3. Подготовить пакет, посчитать контрольную сумму пакета;
4. Отправить пакет через этот порт;
5. Прочитать ответ от измерительного канала;
6. Закрыть порт.

Оговорюсь, что я в своём проекте использую .json файл, где собрал нужный мне конфиг, чтобы у вас не было вопросов, откуда берутся значения. Вот кусочек из него:

"PortSettings": {
  "PortName": "/dev/ttyUSB0",
  "BaudRate": 9600,
  "DeadPollingTime": 100,
  "MinimalPollingTimeout": 1000
}

Ну а теперь почитаем немножко код на C#.

1. Устанавливаем имя порта:

public class ComPort : SerialPort
  {
    public ComPort()
    {
      PortName = AppSettings.AppPortSettings.PortName;
      BaudRate = AppSettings.AppPortSettings.BaudRate;
    }
  }

2. Подготовим наш пакет, посчитаем для него CRC16:

// Сгенерируем наш пакет
private static byte[] GeneratePackage(byte address, byte function)
{
  var package = new byte[] { address, function, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
  package = VerifivationPackageHelper.GetVerifiedPackage(package);

  return package;
}

// Метод вернет верифицированный пакет
// с добавленной в него CRC16 контрольной суммой
public static byte[] GetVerifiedPackage(byte[] message)
{
  var crc = CalculateCrc16(message);
  var vMessage = message;

  vMessage[6] = crc[0];
  vMessage[7] = crc[1];

  return vMessage;
}

// Метод вычисляющий CRC16 контрольную сумму
private static byte[] CalculateCrc16(byte[] message)
{
  var CRC = new byte[2];

  ushort CRCFull = 0xFFFF;
  char CRCLSB;
  for (int i = 0; i < (message.Length) - 2; i++)
  {
    CRCFull = (ushort)(CRCFull ^ message[i]);
    for (int j = 0; j < 8; j++)
    {
      CRCLSB = (char)(CRCFull & 0x0001);
      CRCFull = (ushort)((CRCFull >> 1) & 0x7FFF);
      if (CRCLSB == 1)
        CRCFull = (ushort)(CRCFull ^ 0xA001);
    }
  }
  CRC[1] = (byte)((CRCFull >> 8) & 0xFF);
  CRC[0] = (byte)(CRCFull & 0xFF);

  return CRC;
}

3. Открываем порт и кидаем туда пакет:

public static void SendMessage(ComPort port, byte[] message)
{
  if (!port.IsOpen)
  {
    port.Open();
    System.Console.WriteLine("Com-port: Port be open.");
  }

  port.Write(message, 0, 8);
}

4. Чуть-чуть спим, чтобы не попасть в мёртвое время на линии связи:

Thread.Sleep(DeadPollingTime);

5. Читаем ответ от опрошенного измерительного канала, сразу же вычисляя его CRC16 контрольную сумму, чтобы убедиться, что с пакетом все ок:

public static byte[] ReadMessage(ComPort port)
{
  var packageSize = port.BytesToRead;
  var bufferSize = 8;
  var buffer = new byte[bufferSize];

  if (packageSize != bufferSize)
  {
    System.Console.WriteLine($"SIZE ERROR: Package size = {packageSize}");
    return new byte[] { Bytes.SEZE_ERROR };
  }

  for (var i = 0; i < packageSize; i++)
  {
    buffer[i] = (byte)port.ReadByte();
  }

  if (VerifivationPackageHelper.IsVerified(buffer))
    return buffer;
  else
  {
    System.Console.WriteLine("CRC ERROR");
    return new byte[] { Bytes.CRC_ERROR };
  }
}

Ну вот и всё, данные с микроконтроллера уже у нас в оперативной памяти и мы можем крутить ими как нам вздумается.

Вместо заключения #

В завершении кратко пробежимся по тому, что нам нужно сделать, чтобы получить данные от какого-либо устройства:

1. АЦП-преобразователь, если у устройства есть только аналоговый выход;
2. Выбрать протокол связи с нашим АЦП-преобразователем;
3. Использовать существующий или придумать свой протокол обмена данными (изобретать своё велосипед всегда ведь интереснее);

Ничего сложного, нам всего-то понадобилось пару банок флюса, 100 грамм припоя, пара паяльников, несколько пар уставших глаз разглядывающих разноцветные буквы в редакторе кода. Попробуйте и вы, начните хотя бы с простого термометра-гигрометра, он будет работать и опрашиваться точно по тому же принципу, что и наши блоки детектирования в системе радиационного контроля.
